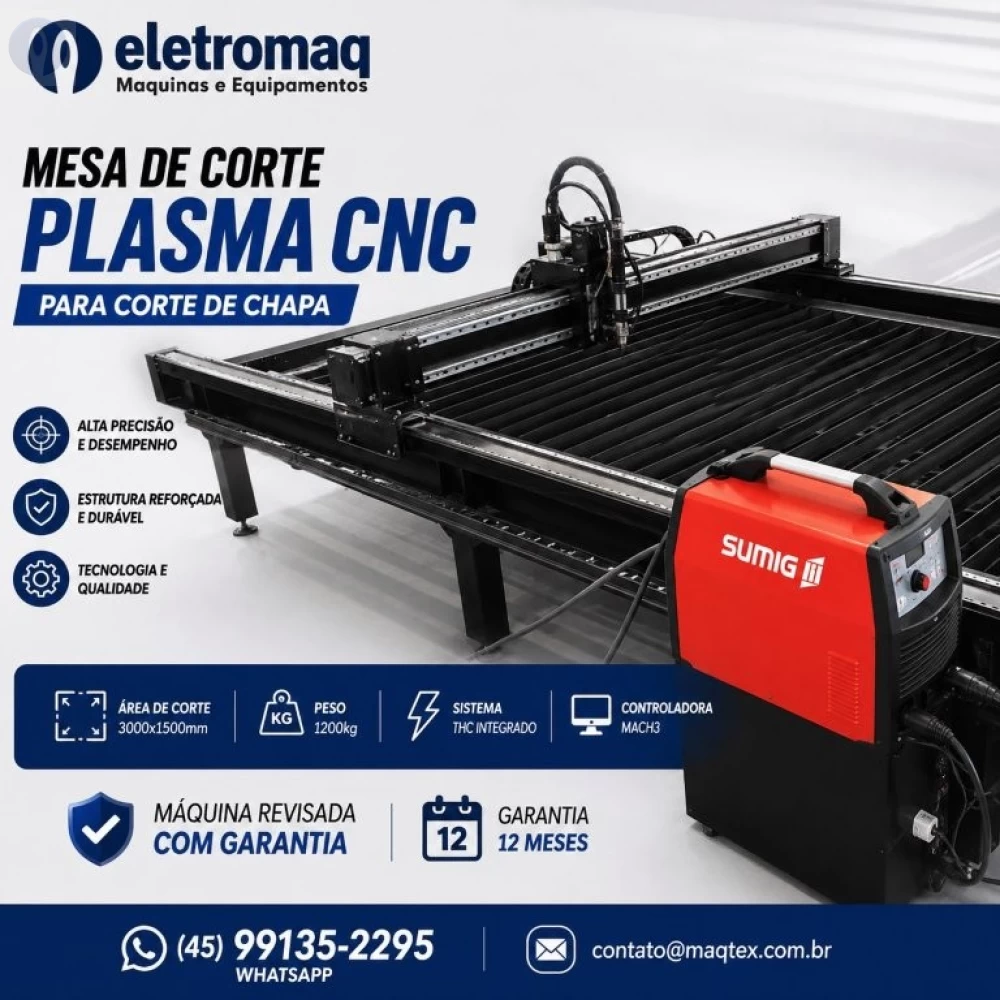

Mesa de Corte Plasma CNC 3000 x 1500 mm – Alta Precisão para Corte de Chapas Metálicas

Tecnologia CNC para cortes rápidos, precisos e de alta produtividade

A Mesa de Corte Plasma CNC 3000 x 1500 mm foi desenvolvida para atender empresas que buscam alta produtividade, excelente qualidade de corte e máxima precisão no processamento de chapas metálicas.

Projetada com componentes industriais de alto desempenho, a máquina oferece movimentos suaves, excelente repetibilidade e alta velocidade de operação, sendo ideal para metalúrgicas, serralherias, fabricantes de implementos, indústrias de estruturas metálicas, fabricantes de máquinas e oficinas de usinagem.

Seu sistema CNC utiliza controladora Mach3, acionamentos digitais industriais, guias lineares de alta precisão, transmissão por cremalheira helicoidal e sistema automático de controle de altura da tocha (THC), garantindo cortes uniformes mesmo em chapas com irregularidades.

Importante: A mesa é fornecida sem a fonte plasma, permitindo que o cliente escolha o equipamento mais adequado conforme sua necessidade de espessura de corte e capacidade de produção.

Principais Características

• Tipo: Mesa de Corte Plasma CNC

• Área útil de corte: 3.000 x 1.500 mm

• Dimensões totais da máquina: 3.700 x 2.100 mm

• Compatível com diversas marcas de fontes plasma

• Fonte plasma fornecida pelo cliente (não inclusa)

Estrutura Industrial Reforçada

A máquina foi construída para operação contínua em ambiente industrial, oferecendo elevada rigidez estrutural e excelente estabilidade durante o corte.

• Estrutura em perfil metálico 80 x 80 mm

• Chapa estrutural nº 14

• Peso aproximado de 1.200 kg

Sistema de Movimentação

Projetada para proporcionar movimentos rápidos e extremamente precisos.

• Guias lineares trapezoidais

• Guias de aço de 2 polegadas

• Patins autolubrificantes

• Tração por cremalheira helicoidal módulo 1

• Motores de 65 kgf

• Drivers digitais industriais DM860H

Sistema CNC

A máquina acompanha sistema completo para operação.

• Controladora Mach3

• Totem industrial com computador instalado

• Software de operação incluso

• Programas completos

• Manual e instruções de utilização

Controle Automático da Tocha (THC)

O sistema THC realiza automaticamente o controle da altura da tocha durante o corte, mantendo a distância ideal da chapa e proporcionando maior qualidade no acabamento.

Benefícios:

• Melhor estabilidade do arco plasma

• Maior vida útil dos consumíveis

• Compensação automática das irregularidades da chapa

• Cortes mais precisos

Também acompanha:

• Sensor de toque ôhmico

• Sistema automático de nivelamento

Reservatório de Água

A mesa possui sistema de corte submerso através de bandeja com capacidade aproximada de 800 litros.

Entre os benefícios estão:

• Redução de fumaça

• Menor deformação térmica da chapa

• Ambiente de trabalho mais limpo

• Maior qualidade do corte

Segurança

Pensando na operação industrial, a máquina possui:

• Sistema de emergência

• Estrutura reforçada

• Componentes industriais de alta confiabilidade

Eixo Z

• Curso de 150 mm

• Controle automático através do sistema THC

Aplicações

Indicada para corte de:

• Aço carbono

• Aço inox

• Alumínio

• Ferro

• Chapas galvanizadas

• Chapas estruturais

• Componentes industriais

• Peças automotivas

• Máquinas agrícolas

• Estruturas metálicas

• Comunicação visual

• Implementos industriais

Gases Utilizados no Corte Plasma

A escolha do gás influencia diretamente na velocidade e qualidade do corte.

Nitrogênio

Excelente para:

• Alumínio

• Aço inoxidável

Oxigênio

Indicado para:

• Aço carbono

Argônio + Hidrogênio

Recomendado para:

• Alumínio espesso

• Aço inox de maior espessura

Ar Comprimido

A opção mais utilizada por oferecer excelente custo-benefício.

Indicado para:

• Aço carbono

• Aço inox

• Alumínio

Consumíveis do Sistema Plasma

O sistema utiliza consumíveis de fácil substituição, como:

• Eletrodo

• Bocal plasma

• Bico de corte

• Difusores

• Componentes da tocha

A manutenção correta desses itens garante:

• Maior qualidade de corte

• Maior produtividade

• Redução dos custos operacionais

Principais Vantagens

✔ Alta precisão nos cortes CNC.

✔ Grande área útil de 3.000 x 1.500 mm.

✔ Estrutura industrial extremamente robusta.

✔ Sistema THC com controle automático da altura da tocha.

✔ Guias lineares e transmissão por cremalheira helicoidal.

✔ Computador industrial e software completos inclusos.

✔ Compatível com diversas marcas de fontes plasma.

✔ Baixo custo operacional.

✔ Excelente produtividade para produção seriada.

✔ Fácil operação e programação.

✔ Ideal para indústria metalúrgica.

Garantia

Garantia de 90 Dias contra defeitos de fabricação.

Informações Importantes

• A fonte plasma não acompanha o equipamento e deverá ser fornecida pelo cliente.

• Envio por conta do comprador.

• Instalação por conta do comprador.

• Entrega a combinar.
